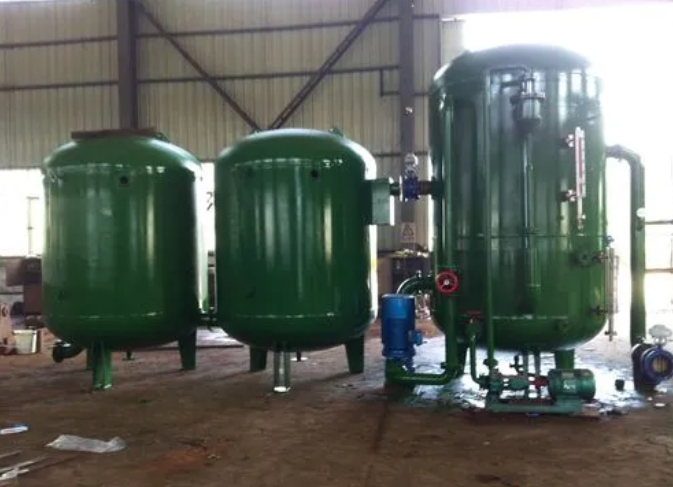

高壓旋膜式除氧器為塔式結構，與臥式除氧水箱組成一體。除氧塔采用單封頭立式結構，內徑為2600mm，壁厚為20mm，座焊在水箱上的馬鞍形短接管上，水箱為雙封頭臥式結構，內徑為3400mm，壁厚為22mm，由2個鞍式座支撐，其中一個事固定鞍座，另一個是活動鞍座。
除氧塔按水流方向，自上而下，分為排氧室、起膜水室、淋水室和填料室。
主凝結水和補給水、疏水在塔外325mm的管道內進行混合，然后再進入塔內起膜室上間隔，經1、2、3型起膜管上的小孔，切線射流沿起膜管內壁噴射，形成水流，旋流而下，由于離心力作用，在流出管口形成旋轉的水膜裙，旋流淋下，加熱這個拿起由填料室下部逐級上升。首先穿過填料室上升到淋水室，再穿過膜裙進入起膜管中腔，與水膜和射流相接觸，進行熱質交換，將水膜迅速加熱到飽和溫度，此時溶解于水中的氧和其它氣體不斷的從水中逸出，蒸汽最后形成水隨水膜旋流而下，不凝氣體繼續上升，進入排汽室，再經封頭頂中的排氣管排入大氣。
旋轉水膜的特點是水膜很薄，面積很大，易于蒸汽產生熱質交換，又由于水膜表面張力小，不凝結氣體易于逸出即使除氧塔進入含氧量很高的水，也會徹底釋放出所含的不凝結氣體，得到很高的除氧效果。
填料層可使水珠反復進行破淬，在破淬過程中，進一步產生熱質交換，進一步徹底釋放所含的不凝結的氣體，得到二次除氧，進一步得到除氧效果。
必要時，另一股蒸汽進入起膜室下間隔，可經起膜管上的小孔切線噴射，起到助推水膜旋轉加速流動，也增強熱質交換，促進除氧效果。
