除氧器技術特性及安裝注意事項，相信很多用戶比較關心這個問題，這里北京中天恒遠小編整理總結了相關資料信息，咨詢了技術經理，接下來就為大家詳細介紹一下除氧器技術特性及安裝注意事項：
中文：除氧器
拼音：chú yǎng qì
英文：deaerator
旋膜除氧器,低位旋膜式除氧器技術規范GB150《鋼制壓力容器》、《電站壓力式除氧器AN全技術規定》。
一，低位旋膜式除氧器工作原理
低位旋膜式除氧器的傳熱傳質方式與已有的液柱式、霧化式、和泡沸式不同，它是將上述的三種傳熱熔為一體的傳熱傳質方式，其效率很高。運行中水經水室噴進膜式管內，當水射到噴管內壁后立即沿噴管內壁旋流而下，形成高速旋轉的水膜。強烈的紊流狀態強化了汽、水間的對流換熱。當水由噴管出口端噴出時，由于離心力的作用，形成一定角度的旋轉水膜裙。水膜裙是中空的，又因飛行冷凝，使其不僅有很大的吸熱功能，而且有很強的解析能力。
低位旋膜式除氧器工作過程旋膜式除氧器分為旋膜除氧器段和深DU除氧器兩段除氧。來自低壓加熱器的鍋爐給水首先進入除氧器的水室，由于一定的壓差，水由進水孔射入膜式噴管，當水射到噴管內壁后立即沿噴管內壁旋流而下：在噴管出口端形成中空的旋轉水膜裙。水膜裙的內外兩面與加熱蒸汽充分接觸，瞬間水被加熱至飽和溫度，絕大部分的非冷凝氣體被迅速析出，旋膜除氧段初步除氧約百分之90。初步除氧的水經集水錐(淋水盤)均勻地將水分配至填料層。在填料層中水再次被分離成水膜狀，使水的表面張力大大降低，且有足夠停留時間與過熱蒸汽接觸，水中殘余氧在填料層中被進一步析出，使除氧器出水含氧量達到標準要求(含氧量<15ug/L，高壓含氧量<15ug/L)，故該段稱為深DU除氧段。凡在旋膜除氧段和深DU除氧段中被除去的非冷凝氣體均上升到除氧器頂部的排氣管排向大氣。達到要求的除氧水匯集于除氧器水箱，以滿足鍋爐隨時對給水的需要。

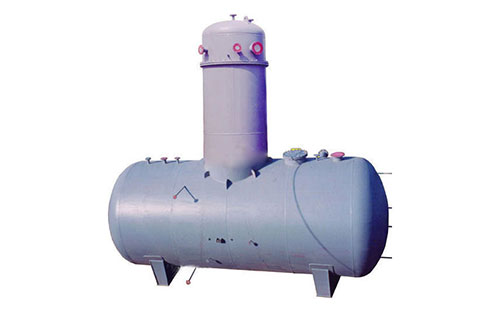

★低位旋膜除氧器結構及其功能旋膜式除氧器是由除氧頭、除氧水箱及設備附件組成。除氧頭是由殼體、水室、汽室、集水錐(淋水盤)、不銹鋼絲網填料及蒸汽進汽裝置等組成。
1，殼體殼體是由立式圓形筒身和一個沖壓的標準橢圓封頭焊接而成。殼體上焊有不同規格的外接管，筒身有人孔。
2，水室、汽室水室、汽室是由上、中、下三塊等厚的原板組成。原板焊接在除氧頭筒體上，水室、汽室中有膜式噴管，其材料為1Cr18Ni9Ti.每個膜式噴管上進水孔和進汽孔。給水經水室由進水孔沿管內旋流而下，二次加熱蒸汽經汽室由進汽孔進入噴管，由于水在噴管內旋轉，不斷更換表面。這樣水在噴管內先進行部分除氧，再與蒸汽充分接觸，瞬間水被加熱至除氧器工作壓力下的飽的溫度，進行初步除氧。在水室，汽室的膜式噴管間還加裝有連通管，其材料為1Cr18Ni9Ti，它的主要作用是排除滯留在汽室下面死區的不凝結氣體。
3，集水錐集水錐(淋水盤)既是YI級除氧的輔助除氧裝置，又是二級除氧時水的再分配裝置，它使汽水接觸均勻，以便更好地實現深DU除氧的要求。
4，填料裝置深DU除氧是用不銹鋼網填料，規格為0.1×0.4mm，型號為60-150。它是將具有Ω形網眼的網套，卷成捆豎直擺放在殼體內的鋼架上，高為150mm。它的特點是空隙率大，壓力損失小，分離效率高。凝結水落到不銹鋼絲網上，再進行汽沸式熱交換，然后匯集與水箱。
5，蒸汽進汽裝置除氧頭上下各有進汽管。通向汽室的二次進汽管，它的主要作用是使加熱蒸汽與膜式噴管中旋轉的水膜內外表面接觸，將其加熱到除氧器工作壓力下的飽和溫度。另一路過熱蒸汽進入除氧頭下部，有彎管中的均勻分布的汽孔把蒸汽沿除氧頭下部橫截面均勻分布，使蒸汽均勻地從填料層底部進入深DU除氧段，再由深DU除氧段流向旋膜除氧段空間，這樣形成一個汽水逆向流動，提高除氧器的除氧性能。
二，低位旋膜除氧器安裝注意事項
1，立式除氧頭的軸向中XIN線應保持垂直，校正除氧頭兩端水平偏差不大于±4mm。
2，除氧頭與水箱接口管，焊縫的對口錯邊量應≤1.5mm，若對口尺寸偏差超過要求時，禁止采用掰邊等大力方法。
3，高位低位旋膜式除氧器安裝時，出水管與鍋爐給水泵之間的垂直高度應不低于6米，出水管到鍋爐給水泵之間的管道應盡量減少彎頭數量以減小阻力;低位旋膜除氧器安裝時，鍋爐給水泵與除氧器之間應設置增壓裝置。
4，現場安裝時，應避免在排汽管管口、凝結水管管口和進汽管管口處掉入雜物、焊瘤等，以免危及設備AN全。
5，低位旋膜式除氧器安裝后、充水前，應完全清理焊瘤、雜物和鐵銹，修補脫落的油漆，然后做整體水壓試驗。
